Przydatne w branży funkcje techniczne

Kontrola topologii

Zintegrowany moduł zabezpiecza przetwarzanie poleceń; zezwalając na komendy dwustopniowe i dwuręczne, łącznie z uwzględnieniem funkcji specyficznych dla protokołu, takich jak wybierz i wykonaj (IEC 60870) lub wybór przed rozpoczęciem działania (IEC 61850). Aby zapobiec niepoprawnym operacjom, które mogłyby doprowadzić do stworzenia niebezpiecznych warunków dla personelu lub uszkodzenia sprzętu w zakładzie, zenon umożliwia zdefiniowanie blokad dla każdej komendy. Logika blokowania może być obliczona na podstawie statusu przełączników lub przez uwzględnienie topologicznego statusu sieci. Moduł Command Processing oferuje dodatkowe funkcje, takie jak wykrywanie zadziałania wyłącznika, blokowanie przełączników i zarządzanie znacznikami.

Command Sequencer

W celu zwiększenia bezpieczeństwa operacyjnego powtarzalne zadania przełączania mogą być wykonywane automatycznie przez moduł Command Sequencer. Użytkownik może łatwo edytować, testować i wdrażać sekwencje komend bez konieczności programowania. Złożone sekwencje, obejmujące równoległe wykonywanie operacji lub działania warunkowe, można skonfigurować przy użyciu prostej operacji „kliknij i przeciągnij” w edytorze graficznym.

Topologia sieci

Możliwe jest natychmiastowe sprawdzanie statusu zasilania linii przy użyciu automatycznego kolorowania linii. Wystarczy zdefiniować kolory dla linii zasilanych, niezasilanych i uziemionych na każdym poziomie napięcia, aby uzyskać informacje zwrotne z transformatora. Aby zwiększyć bezpieczeństwo, zenon wyświetla zdefiniowane lub wadliwe przełączniki w różnych kolorach. Przejrzysta wizualizacja zwiększa świadomość krytycznych operacji i umożliwia szybkie wykrywanie błędów. Stworzony model topologiczny można wykorzystać również do blokowania sterowań. Topologię można rozwijać w środowisku inżynieryjnym zenon Editor przez proste tworzenie wykresu jednoliniowego.

Symulacja

zenon może wyświetlać wszystkie zmienne i symulować ich wartości na ekranie, nawet zanim zostaną one rzeczywiście połączone z procesem. Pozwala to na samodzielne rozpoczęcie operacji testowej, bez konieczności skonfigurowania wszystkich części wyposażenia w komponentach automatyzacji i sterowania. Wyniki w trybie symulacji mogą być zilustrowane przy użyciu automatycznego kolorowania linii w celu zwiększenia widoczności podczas eksploatacji próbnej.

Dodatkowo, za pomocą języka programowania zgodnego z IEC 61131-3 inżynier może zaprojektować symulator szkoleniowy na stacji roboczej przez zdefiniowanie zachowania procesu.

Podczas testowania sekwencji poleceń w trybie symulacji można łatwo skonfigurować polecenia przełączania na wykresie jednoliniowym i zarejestrować sekwencję. Po jej przetestowaniu można ją w dowolnym momencie łatwo włączyć do aktywnego użytkowania.

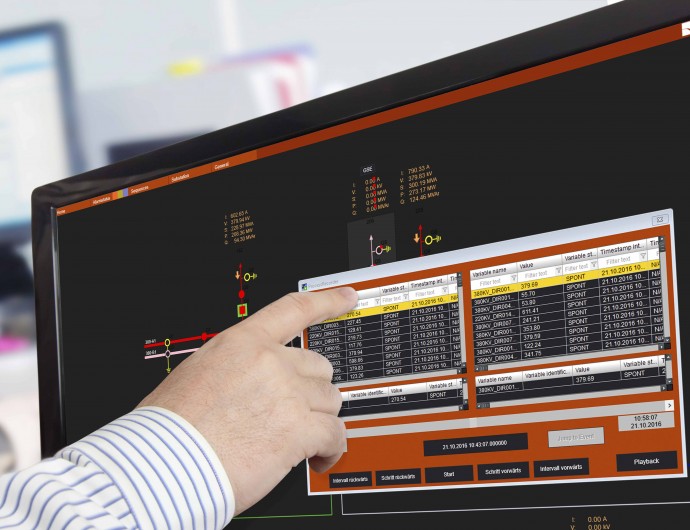

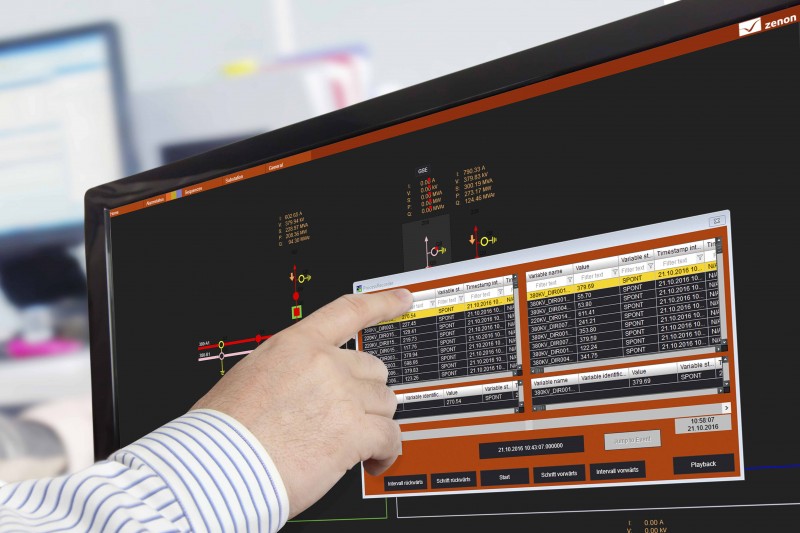

Proces Recorder

Oprogramowanie zenon stale rejestruje cały proces operacyjny. W przypadku wystąpienia problemu moduł Process Recorder umożliwia odtworzenie zarejestrowanych danych i przeanalizowanie błędów, które wystąpiły w dowolnym momencie w przeszłości. Połączenie z listą alarmów (AML) i chronologiczną listą zdarzeń (CEL) pozwala na znaczne zwiększenie widoczności użytkowników i skraca czas reakcji na błędy. Proces Recorder może być wykorzystywany również do celów szkoleniowych i przeprowadzania symulacji.

Load Flow Calculation i State Estimator

W mniejszych sieciach możliwe jest wykorzystanie modułu Load Flow Calculation do analizy i dystrybucji mocy elektrycznej w sieci. Dzięki obliczeniu wstępnego przełączania operator może pozyskać informacje o możliwych przeciążeniach po ich wykonaniu. Pozwala to zapobiec wyzwalaniu transformatorów lub linii energetycznych. Dodatkowo funkcja obliczania dla stanów(N-1) stale sprawdza, czy zasoby sprzętowe pracują bezpiecznie bez zakłóceń.

Jeśli nie ma wystarczającej liczby mierzonych danych dla kalkulatora przepływu obciążenia, estymator stanu może pomóc w oszacowaniu brakujących informacji.

Pozostałe funkcje, które klienci z branży energetycznej mogą użyć out of the box:

• Redundancja
• Alarm Management-zarządzanie alarmami
• Przetwarzanie sterowań
• Proces Gateway
• Automatyczne kolorowanie linii (procesor topologii)
• Wykrywanie awaryjnego wyłączenia
• Blokady (blokowanie i znakowanie)
• Worldview
• Multi-touch
• Lokalizowanie usterek na podstawie impedancji

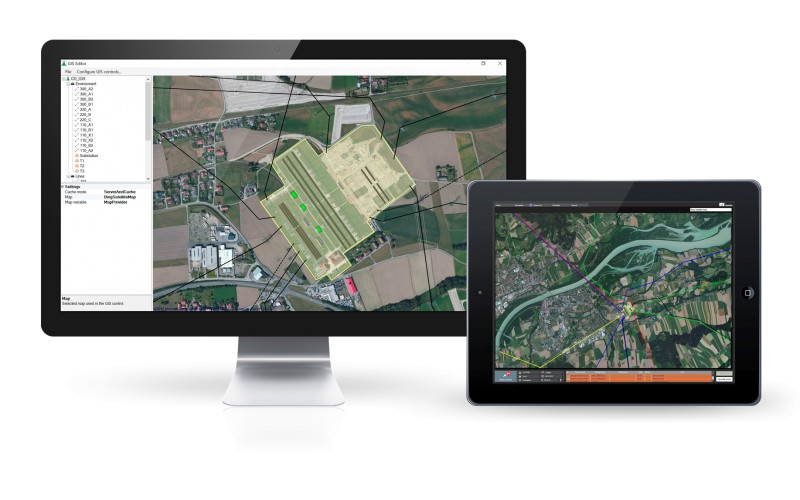

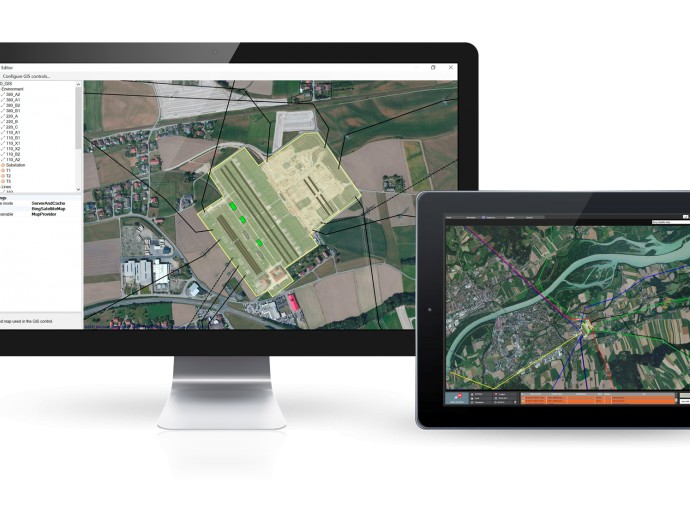

• Integracja GIS

Dlaczego klienci wybierają oprogramowanie zenon?

Przede wszystkim korzystanie z zenon zapewnia oszczędność czasu podczas tworzenia projektów, usprawnienie operacji, większą kontrolę oraz obniżenie kosztów TCO (całkowity koszt posiadania). Tworzenie indywidualnych projektów może być szybkim i prostym procesem. Środowisko inżynierskie zenon Editor z intuicyjnym interfejsem graficznym i ergonomicznie rozmieszczonymi opcjami, umożliwiającymi inżynierom szybkie konfigurowanie projektów przy użyciu gotowych aplikacji i szablonowych funkcji dostępnych od ręki, takich jak Global Projects, Symbol Libraries i Network Topology. Ponadto zenon Runtime oferuje sterowanie i monitoring w czasie rzeczywistym, dzięki czemu operatorzy jeszcze wydajniej realizują swoje zadania. Oprogramowanie zenon jest wysoce skalowalne. Możesz rozpocząć od małego projektu i krok po kroku rozwijać aplikację, a to wszystko w jednym środowisku zenon Runtime. Wraz z rozwojem projektu, zenon może rosnąć razem z nim. Ponadto już od 25 lat firma COPA-DATA dostarcza wiodące w branży oprogramowanie do automatyzacji i ponad 30 000 instalacji potwierdza, że zenon to zaufany partner w sektorze energetycznym, który oferuje wiodące w branży możliwości w zakresie komunikacji, wizualizacji i sterowania, z potwierdzoną wydajnością procesów inżynieryjnych, płynnością operacyjną i rentownością.

Spotkajmy się na targach ENERGETAB 2019, hala A, stoisko:29

W tym roku podczas targów ENERGETAB zaprezentujemy jak zenon Software Platform ułatwia życie klientom z branży energetycznej. Ponieważ udział w targach zbiegł się z niedawną premierą najnowszych wersji zenon 8.10 oraz zenon Analyzer 3.30 więc , że przygotowaliśmy również zbiór informacji i materiałów dotyczących nowości i możliwości, jakie oferują. Zachęcamy do rezerwacji spotkań mailowo: sales.pl@copadata.com bądź telefonicznie: (12) 290 10 54.
