Dzięki temu uzyskamy:

•  wydłużony czas cyklu pracy ciągów jonitowych i zmniejszymy zużycie chemikaliów do regeneracji instalacji bazowej (jonitowej) o 70%;
•   mniejsze zużycie wody serwisowej dla instalacji jonitowej na potrzeby własne;
•   obniżenie kosztów inwestycyjnych części nowo budowanych instalacji o 50-60%.

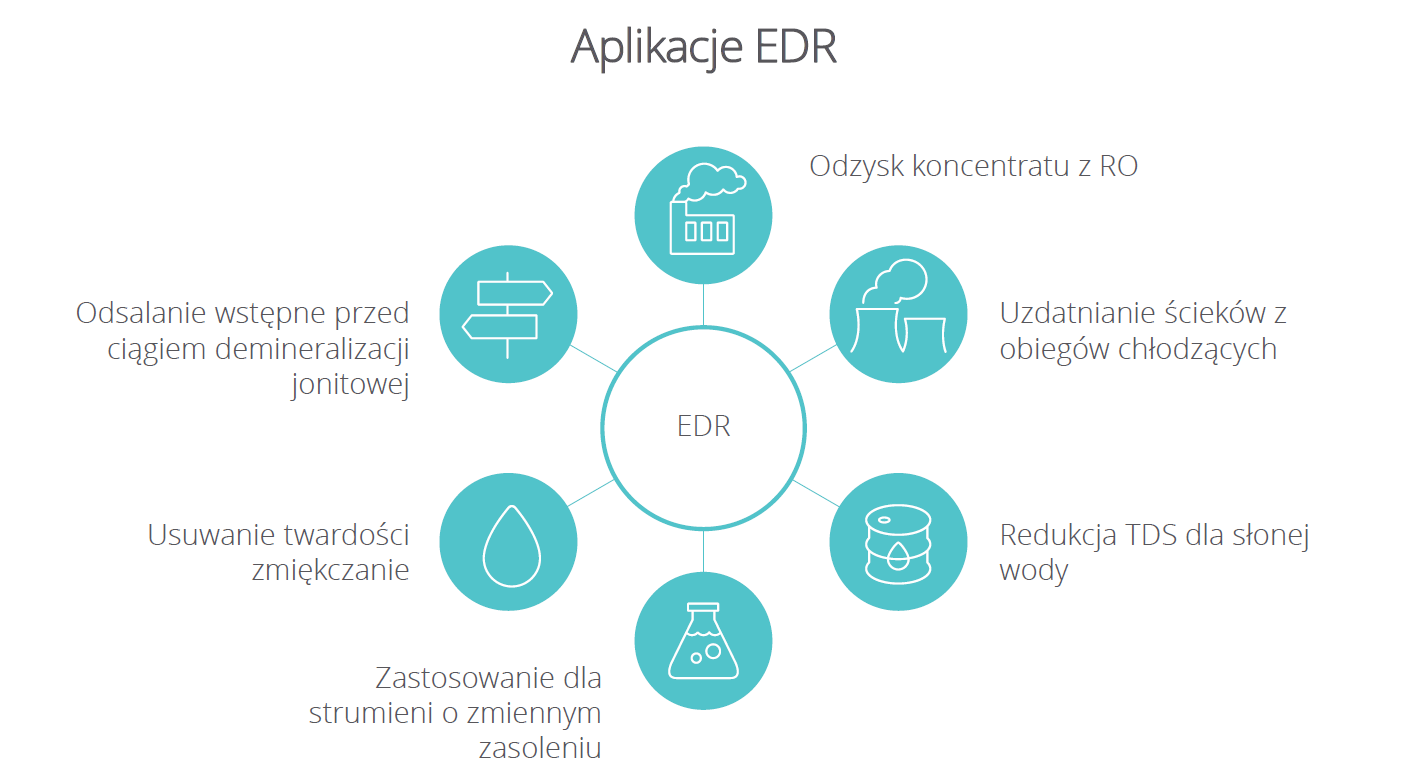

RYS. 3 Aplikacje EDR

Kolejnym zastosowaniem jest uzupełnianie wody w obiegach chłodzących. Woda w zamkniętych obiegach chłodzących ze względu na odparowywanie w chłodniach kominowych pogarsza z czasem swoje parametry. Po przekroczeniu wymaganych przez obieg chłodzący parametrów konieczne jest wykonanie „zrzutu” części wody (stosowanej do chłodzenia) i uzupełnienia świeżą wodą. Rozwiązaniem problemu/ potrzeby rynkowej jest zastosowanie technologii EDR, która umożliwia uzdatnianie zasolonego strumienia ścieków pochodzących z obiegu chłodzącego do wymaganych parametrów i zawrócenia wody do obiegu. Zastosowanie innej technologii membranowej jest trudne ze względu na skład wody zasilającej np. oleje lub inne związki. Zastosowanie tej technologii będzie najefektywniejsze kosztowo i technologicznie.

Potrzeba rynku Odpowiadając aktualnym potrzebom rynkowym, firma Oriontec Sp. z o.o. Sp.k. zaprojektowała i wybudowała urządzenia pilotowe w oparciu o technologię elektrodializy odwracalnej. Urządzenia zostały wyposażone w taki zestaw armatury, AKPiA oraz automatyki, aby zagwarantować niezawodność pracy układów. Zainstalowany modem 3G z dostępem do internetu, w połączeniu z panelem operatorskim umożliwia stały, bezobsługowy, zdalny nadzór nad pracą instalacji. Wydajność instalacji pilotowej wynosi Q = 3 m3/h. Aby potwierdzić skuteczność opisywanej technologii, od początku lipca bieżącego roku rozpoczęły się badania pilotażowe. Zastosowanie pilota EDR ma potwierdzić słuszność wybudowania instalacji pełnowymiarowej. Sprawdzana jest aplikacja zredukowania wstępnego zasolenia przed ciągami demineralizacji jonitowej. Założeniem jest usuwanie minimum 50% zasolenia, przy założeniu najniższych możliwych kosztów eksploatacyjnych.

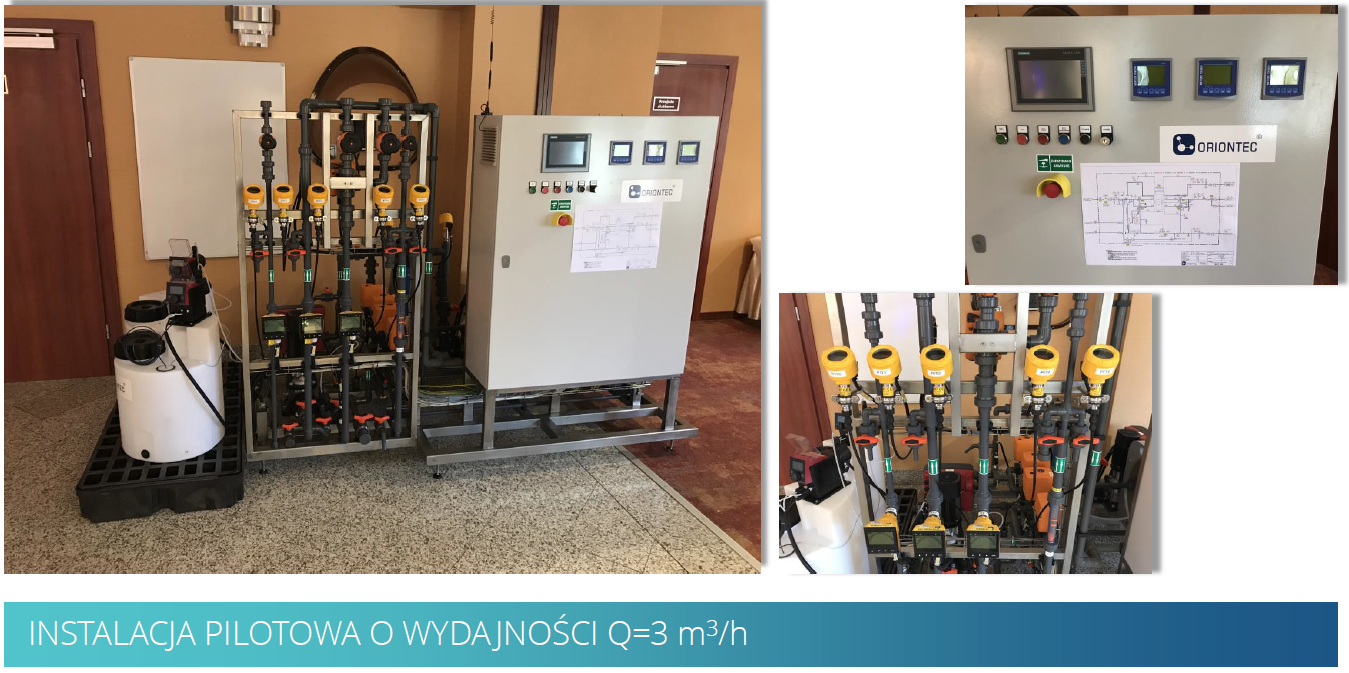

FOT. 1 Instalacja pilotowa  o wydajności  q = 3 m3/h

Testy przeprowadzone w rzeczywistych warunkach potwierdzają skuteczność działania zastosowanej technologii i są zgodne z założeniami projektowymi.

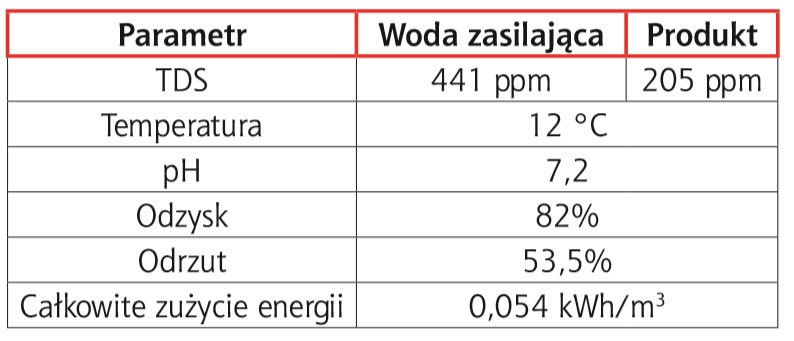

Tab. 1 Parametry

Co dalej?

Innowacyjne urządzenie uzdatniania wody bazuje na technologii elektrodializy odwracalnej. Dzięki swoim cechom zaspokoi potrzeby rynkowe, dając nowe możliwości zagospodarowania niewykorzystanych strumieni wody oraz ścieków. Aktualnie istniejące instalacje demineralizacji wody nie posiadają instalacji wstępnie odsalających wodę (zmniejszenie zasolenia wody zasilającej), np. ciągi demineralizacji jonitowej i membranowej odwróconej osmozy. Dzięki zastosowaniu technologii EDR mającej na celu częściowe odsalanie wody, można znacząco zmniejszyć nakłady finansowe przeznaczone na eksploatację istniejących stacji demineralizacji wody. Niektóre strumienie wody są zrzucane i uznawane za ściek, ze względu na trudność lub ekonomiczną nieopłacalność uzdatniania (odsolenia). Są to między innymi obiegi chłodzące w elektrowniach. Elektrodializa odwracalna umożliwia uzdatnianie trudnych strumieni wody, mimo zawartości substancji ograniczających użycie innych technologii membranowych. Dzięki zastosowaniu takiego rozwiązania możliwe byłoby uzdatnianie dużych strumieni wody, które dotąd traktowane były jako ściek i zrzucano je bez możliwości ich ponownego zagospodarowania. Przykładem jest również możliwość zagospodarowania wysoko zasolonego koncentratu z instalacji odwróconej osmozy, które są powszechnie wykorzystywane. Technologia EDR rozwiązuje wiele występujących na rynku problemów, co czyni ją innowacyjną oraz konkurencyjną. Technologia EDR nie była do tej pory stosowana w wymienionych powyżej obszarach. Globalny problem w dostępie do dobrej jakości wody pitnej, technologicznej oraz procesowej, wygenerował światowy trend prowadzący do zamykania obiegów wodno-ściekowych. Dzięki zastosowaniu urządzenia EDR istnieje możliwość zrealizowania planów zamykania obiegów, bazujących na założeniach MLD oraz ZLD.

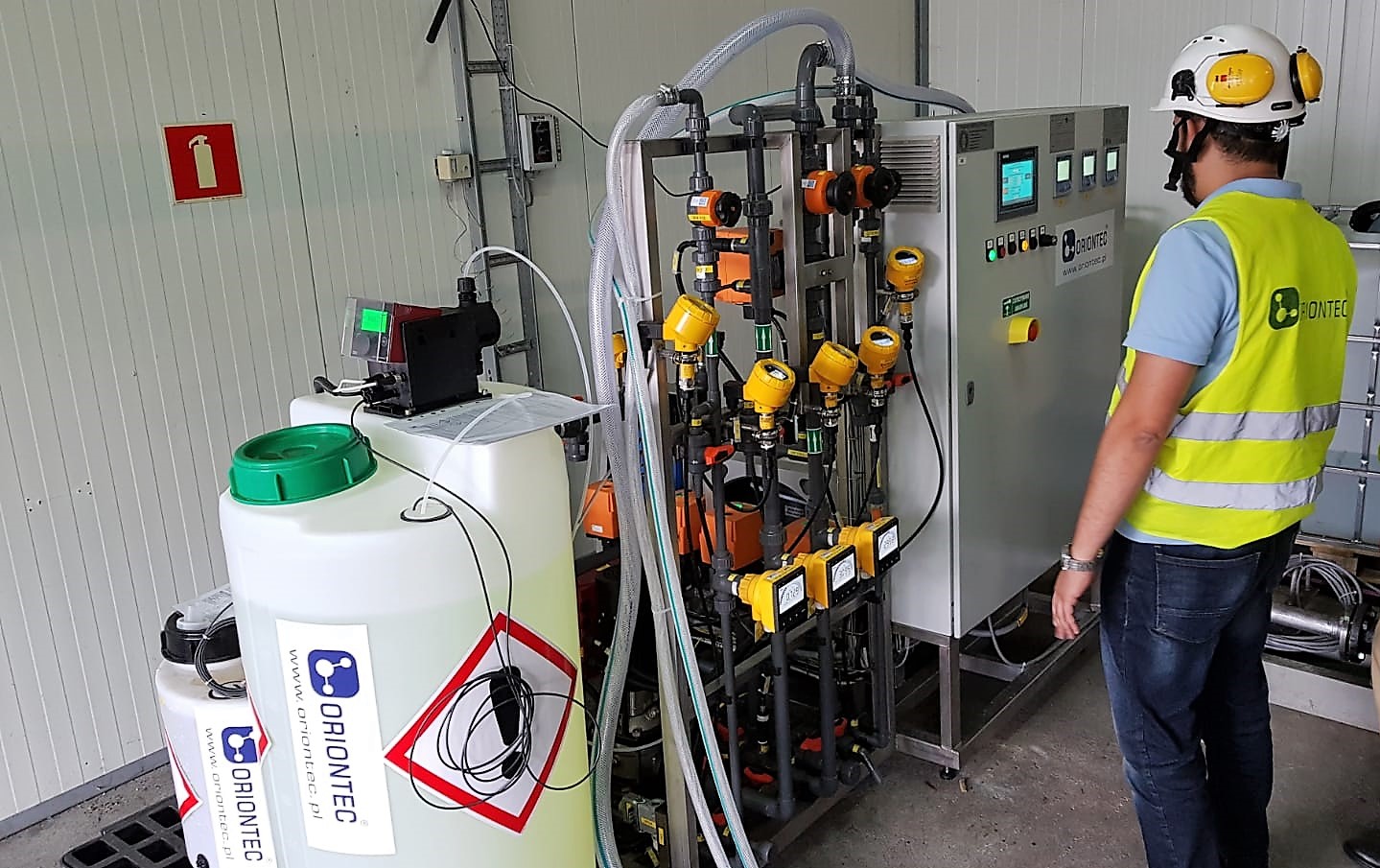

FOT. 2 Pracująca instalacja pilotowa

https://www.oriontec.pl

Przypisy

1.  EDR – Elektrodializa odwracalna.
2.  MLD – Minimal liquid discharge (z ang.) – zminimalizowana ilość ścieków.
3.  ZLD – Zero liquid discharge (z ang.) – brak ścieków.
4.  ED – elektrodializa.
5. Odzysk – stosunku wody uzdatnionej do wody zasilającej.
6. Scalling – proces powstawania osadów na membranach.
