Automatyczne przełączniki faz

Przełączniki faz czuwają nad tym, aby była zachowana ciągłość dostarczania energii elektrycznej do odbiornika jednofazowego. Ma to miejsce w przypadku zaniku fazy zasilającej lub odchylenia jej parametrów poza ustaloną normę.
Jeżeli np. faza zasilająca bramę wjazdową ulegnie zanikowi, wówczas dzięki przełącznikowi faz nadal będziemy w stanie dostać się na posesję. W przypadku braku prądu w jednej z faz lub w przypadku zmiany parametrów w sieci zasilającej faza zostanie przełączona na inną (o poprawnych parametrach), co wyeliminuje ryzyko uszkodzenia danego urządzenia lub zapewni mu ciągłość pracy.

Automatyczne przełączniki faz przeznaczone są w głównej mierze do montażu na szynie DIN, co ułatwia ich późniejszą wymianę lub serwisowanie. Wyróżnia się następujące rodzaje przełączników faz:
•    z kompatybilnością z agregatami prądotwórczymi (nie każdy poprawnie współpracuje!);
•    z nastawialnymi progami zadziałania lub z fabrycznymi nastawami;
•    z fazą priorytetową lub bez fazy priorytetowej.

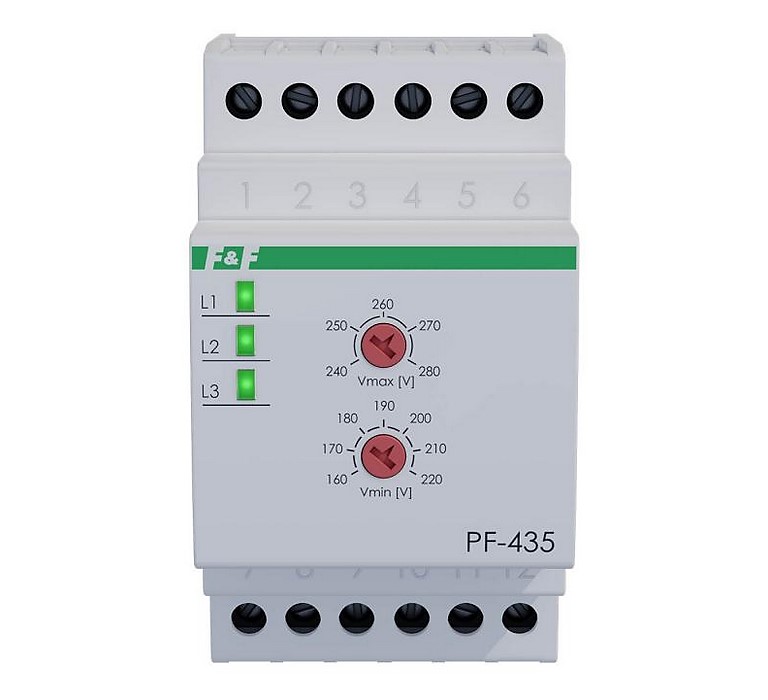

Przełączniki faz pozwalają na podłączenie do urządzenia trzech faz. Na froncie urządzenia znajdują się 3 kontrolki informujące o podłączeniu i poprawności parametrów kolejnych faz. Diody LED wskazują jaka faza zasila obecnie np. mieszkanie.

Jak to działa?

Automatyczny przełącznik faz może zostać podłączony bezpośrednio lub za pomocą styczników o właściwej obciążalności. Wybór wersji podyktowany jest obciążeniem, które ma być przełączane. Dla małych odbiorników (np. w systemach przeciwpożarowych) można stosować przełączniki faz https://www.fif.com.pl/pl/41-automatyczne-przelaczniki-faz, które przełączają za pomocą wbudowanych przekaźników. Przy dużych obciążeniach (np. w serwerowniach) należy stosować przełączniki współpracujące z zewnętrznymi stycznikami i dobrać styczniki do obciążenia.
Jeżeli na danej aktywnej fazie pojawiają się jakiekolwiek zakłócenia i/lub również braku napięcia, wówczas przełącznik przełącza na inną z prawidłowymi parametrami działania, które nie zagrażają podłączonemu urządzeniu. Przełączenie fazy odbywa się w przeciągu od 0.5 do 0.8 sekundy.

Zastosowanie

Rynek oferuje przełączniki faz, których zadaniem jest utrzymanie ciągłości zasilania odbiorników jednofazowych przy użyciu sieci trójfazowej lub trzech odmiennych źródeł napięcia o wspólnym zerze „N”. W celu wyeliminowania ryzyka wystąpienia wszystkich faz jednocześnie w konkretnych modelach przekaźników wykorzystywany jest system wzajemnego elektromechanicznego blokowania styków wewnętrznych.

Przełącznik faz doskonale sprawdza się we współdziałaniu m.in. z oświetleniem podstawowym i awaryjnym, a także z aparaturą medyczną, systemami alarmowymi, instalacjami klimatyzacyjnymi i chłodniczymi, sieciami komputerowymi czy też sieciami telekomunikacyjnymi. Automatyczne przełączniki faz stosowane są w hotelach, zakładach produkcyjnych, szpitalach czy sklepach. Pozwalają one na bezpieczne korzystanie z drogich i zaawansowanych technologicznie urządzeń oraz systemów w różnych warunkach technicznych.


Jak właściwie dobrać przełącznik faz?

Podczas wyboru odpowiedniego przekaźnika warto odpowiedzieć sobie w pierwszej kolejności na kilka podstawowych pytań:
•    Jaka maksymalna wartość natężenia będzie wykorzystywana w zasilanym układzie?
•    Jaką maksymalną wartość natężenia obsługuje konkretny przełącznik?
•    Czy przełącznik będzie pracował z agregatami prądotwórczymi?
•    Czy przełącznik ma wracać do fazy priorytetowej?
